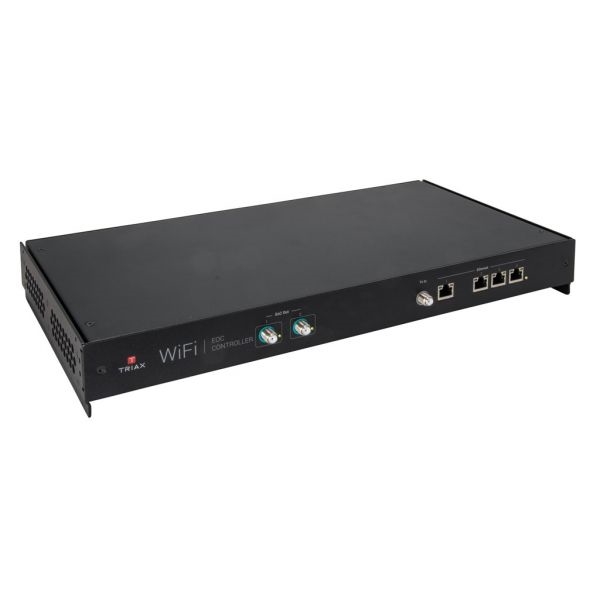

EoC Controller 32/2 B

EoC Controller 32/2 B
Bestillingsvare.:

TDcH kompakt hovedstation med CI-interface

TDcH kompakt hovedstation med CI-interface

Ring for pris!
Antal
Køb
Varenummer 383104

Datablad
Declaration of Conformity
Bestillingsvare.:

TDcH kompakt hovedstation med CI-interface



EoC controlleren bliver brugt som hovedenhed til at kontrollere op tll 32 endpoints i et EoC system. Controlleren fungererer både som en L2 switch til ethernet og som en media converter fra ethernet til Coax og tilbage til ethernet. Dette tillader både TV og data signaler at bruge de samme Coax kabel; forudsat at G.hn og TV signaler bliver styret indenfor de frekvensområder der er vist nedenfor:

  • G.hn 1...200 MHz
  • TV på 300...862 MHz
  • 4 x Ethernet porte
  • Kombinering af op til 32 Endpoints på samme COAX
  • 2 COAX EoC udgange, understøtter port bundling
  • 1 COAX TV indgang
  • Understøtter VLAN tagging
  • Status LED's + reset knap på front



SPECIFIKATIONER
BESTILLINGSINFORMATION

EAN Nummer 5702663831049

GENERELLE SPECIFIKATIONER

Ethernet Interface 10/100/1000
G.hn Standard

G.hn Wave 2 ITU-T G.9960 / ITU-T G.9963 (G.hn PHY) G.9962 (MAC & DLL)

AC Driftsspænding 230 @50Hz 0.06A VAC
Effektforbrug (typ.) 10...14 W
PSU/adapter INFO Inkluderet Euro Plug (CEE 7/17)
Temperatur - drift 0...50 °C
Fugtighed - drift 5...95 %

ELEKTRISKE DATA

Impedans 75 Ω

EGENSKABER

Traffic Management

VLAN: Portbased VLAN (802.1Q)Client Isolation (guest mode): Per SSID/VLANMulticast: IGMP/MLD

Krydstale TV IND - EoC UD > 51 (@200MHz) dB
Indgangsniveau < 115 (TV) dBµV
Udgangsnivau (returvej) 100 (G.hn) dBµV

FREQUENCY RANGE

Frekvensområde G.hn 2...200
Frekvensområde TV 300...862 MHz

TAB

Gennemgangstab TV/EoC IND - TV/EoC UD < 4 (300...862MHz) dB
Gennemgangstab EoC UD - EoC Ana. Frontend < 4.5 (@2...200MHz)

REFLEKTIONSDÆMPNING

Reflektionsdæmpning EoC UD > 10 dB
Reflektionsdæmpning UD > 10 dB
Reflektionsdæmpning TV > 10 dB

CONNECTOR

Connector LAN RJ45 hun

MEKANISKE DATA

Dimensioner produkt (H x D x B) 45x220x430 mm
Pakke str. 1
Pakkehøjde 0.073 m
Pakkebredde 0.463 m
Pakkedybde 0.245 m
Pakkerumfang 0.008 m3
Nettovægt 4.024 kg
Taravægt 0.263 kg
Totalvægt 4.287 kg
